デジタルアラームクロック...page.8/10

5．内部配線

ここで記述する内部配線とは、ブッシュスイッチ5個、アラームLED、DCジャック、ホロホロブザーのことです。

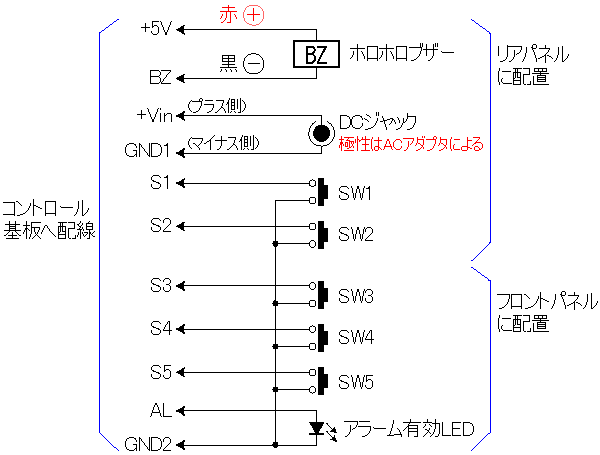

絵解き図と写真を参考に配線して下さい。

ホロホロブザーは最後に接続した方がいいです。

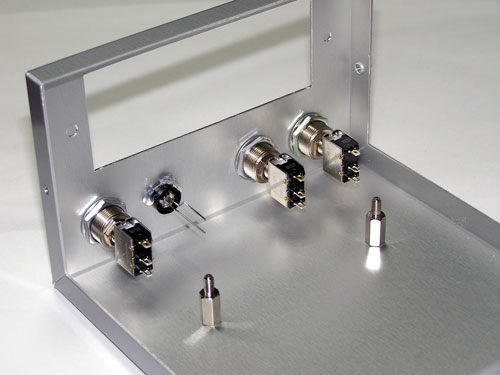

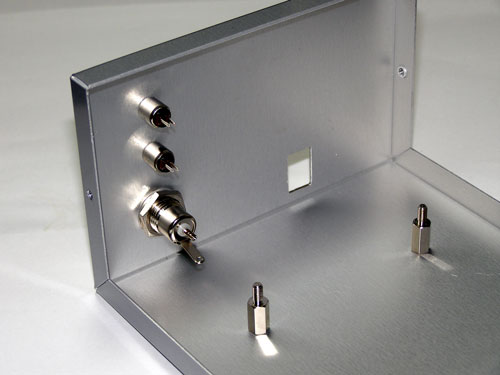

ここまでホロホロブザーを除いて、しっかり固定します。

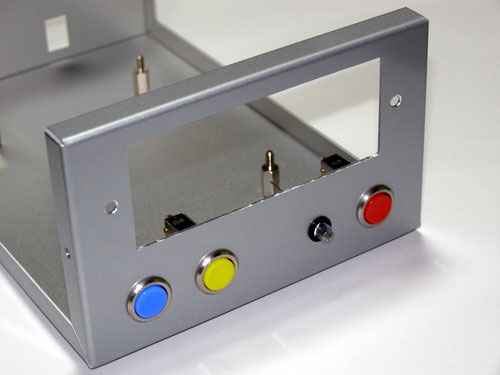

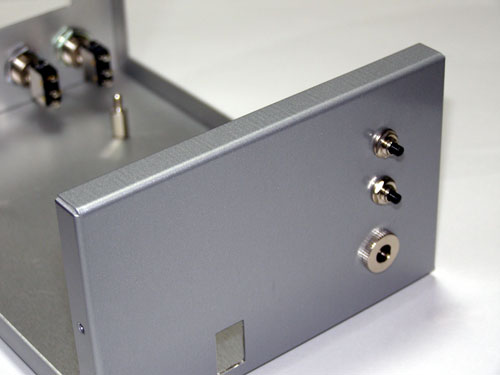

アルミケースのキズ防止のビニルを剥がしてから取り付けましょう。
ケースにパーツを取り付けた状態で配線を行なうことにします。

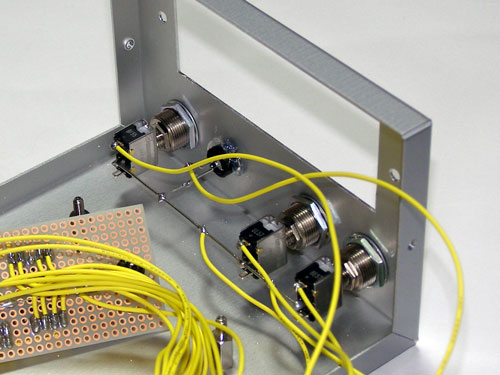

私は共通となるラインにスズメッキ線を用いました。





SW1とSW2の共通となるラインもスズメッキ線を用いて、
フロントパネルと共通にる箇所へ接続。

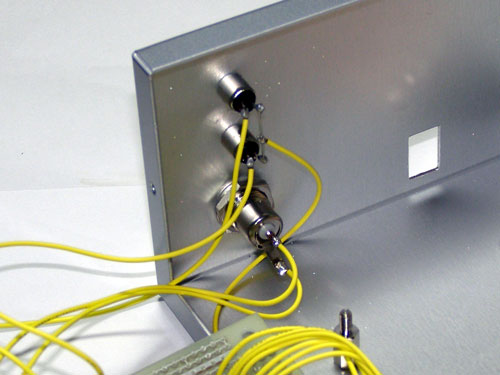

DCジャックは絶対に逆接続してはならない。

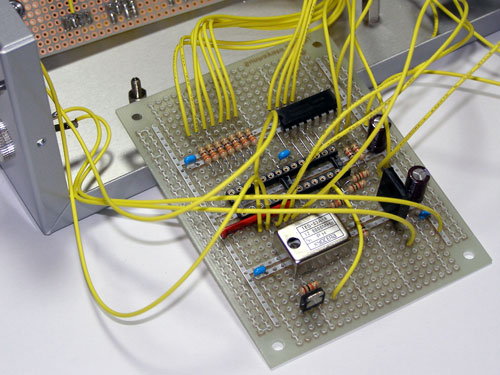

コントロール基板には多くの配線が接続される。

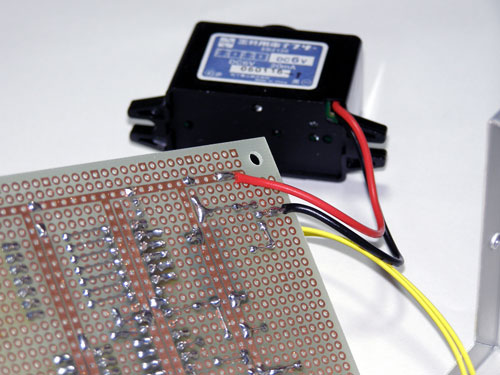

ホロホロブザーのリード線は太いのでコントロール基板のハンダ面で接続。
ホロホロブザーは極性があるので注意すること。
