３．回路基板の製作

もし正常動作を望むならば絵解き図と同じに製作して下さい。
多くのパーツを実装しますので、計画を立てて部分的に製作すると成功率は上がります。

IC3：74HC4066の配線で、5ピンと6ピン、12ピンと13ピンが接続されていて、回路図と異なる部分がありますが、間違いではありません。
74HC4066は部品の概要で記述したようにアナログスイッチのゲート回路が4回路封入していますが、今回の回路では2つの回路が余ります。
C-MOSロジックICは、未使用にするゲート回路の入力端子を未接続にしておくとノイズにより誤動作を起こし、IC全体の誤動作になりますので、未使用ゲート回路の入力端子は通常はVdd又はVssに接続します。
今回は配線を簡略するため（74HC4066の入力端子が都合よく隣接していたため）、未使用の入力端子と使用するゲートの入力端子を接続して同時に駆動しています。

パーツ実装の様子（パーツ実装面から描画）

部品定数は回路図を参照して下さい。
C14は10pF、C15は15pFです。間違えないでね！
ICソケットの向きにも注目して下さい。

IC1	TA48M05F		R15,16,17	100KΩ
IC2	PIC12F629		R18	47Ω
IC3	74HC4066		C1,3,4,10,12,13	0.1μF(50V積層セラミック)
IC4	LM358		C2,7	10μF(50V電解コンデンサ)
Tr1,Tr2	2SK241(Y)or(GR)		C5,8	1uF(50V積層セラミック)
D1	1SV101		C6,9,16	1000pF(50Vセラミック)
X1	セラミック発振子:10MHz		C11	1μF(50V電解コンデンサ)
R2,3,4,8,9,10,11	10KΩ		C14	10pF(50Vセラミック)
R5,12	22KΩ		C15	15pF(50Vセラミック)
R6,7,13,14	1KΩ		L1	FCZコイル7S144

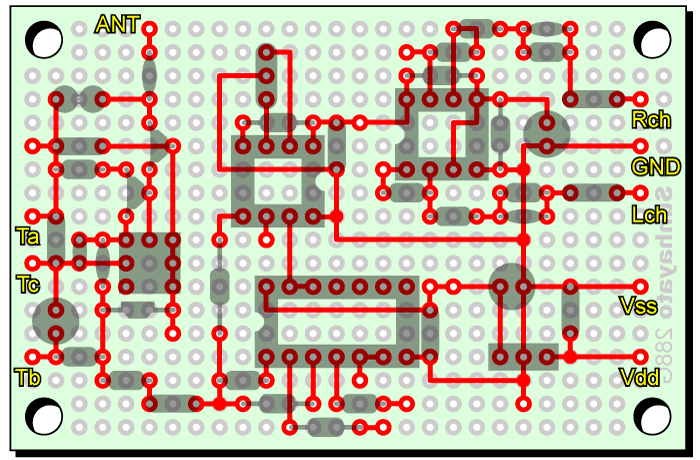

ハンダ面の配線の様子（パーツ実装面から描画しています）

A～Fの記号はジャンパー配線を施すところです。
同一の記号同士（6箇所）をジャンパーして下さい。

以後の説明で配線を行なう箇所（パーツ実装面から描画）

ハンダ面から描画した様子（左右を反転して描画）

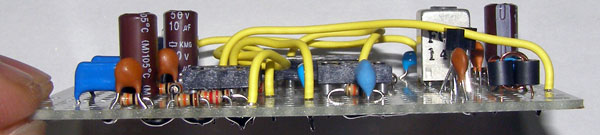

製作途中に出るリード線の切れ端は、裏面の配線で重宝するので完成まで捨てないでおく。
パーツのリード線はスズメッキ線よりハンダの乗りがいいのです。

上はジャンパー配線する前のものです。

10pFと15pFを間違えないようにしてね。

あとでICを挿入しやすいようにジャンパー配線をしましょう。
