1石レフレックスラジオ...page.6/9

3.バーアンテナとポリバリコンの配線

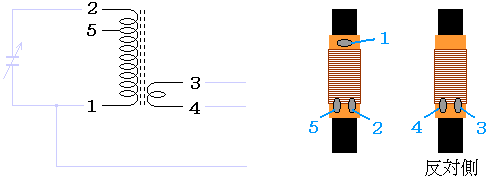

今回使用するバーアンテナはSL55GTといい、下図の端子構成になっています。

・バーアンテナの端子1から12cm,8cmそれぞれ黒色のリード線を接続します。

・バーアンテナの端子2から12cmの黄色のリード線を接続します。

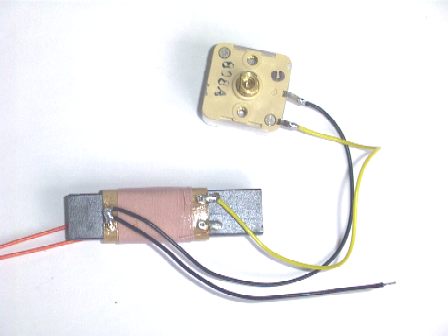

・バーアンテナの端子1,2から出ている12cmの黒色と黄色のリード線をポリバリコンへ接続します。

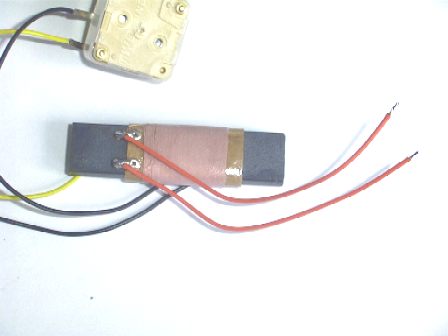

・バーアンテナの端子3,4にそれぞれ8cmの橙色のリード線を接続します。
