製作例を拝見していて、ふと
製作例でここ最近10年のものって、拝見していてないなと思ったものを
列記してみた。
1.DAC（オーディオ D/Aコンバータ）USBタイプ 通称 USB-DAC
2.バランス接続ヘッドホンアンプ
3.DSPラジオ(個人的にはチューニングはバリキャップ型でボリウムでチューニングするタイプを希望）
これらがないのが寂しいので、こちら側で製作していけたらとは思ってます。
フリーの回路図・基板CAD（KiCADでもEAGLEでもPCBE、Designe Spark? Protelなど）でシコシコとパターンを引いておりますよｗ。
列記してみた。
1.DAC（オーディオ D/Aコンバータ）USBタイプ 通称 USB-DAC
2.バランス接続ヘッドホンアンプ
3.DSPラジオ(個人的にはチューニングはバリキャップ型でボリウムでチューニングするタイプを希望）
これらがないのが寂しいので、こちら側で製作していけたらとは思ってます。
フリーの回路図・基板CAD（KiCADでもEAGLEでもPCBE、Designe Spark? Protelなど）でシコシコとパターンを引いておりますよｗ。
こいち
Re: 製作例を拝見していて、ふと
マスカット
2024/11/25(Mon) 09:00 No.478
実験意欲はあるのにVRを被ってしまうと楽しく朝を迎えてしまいます。
2石FMラジオのアイデアはあるんです。
でも買ってきた実験パーツは袋も開けないまま。

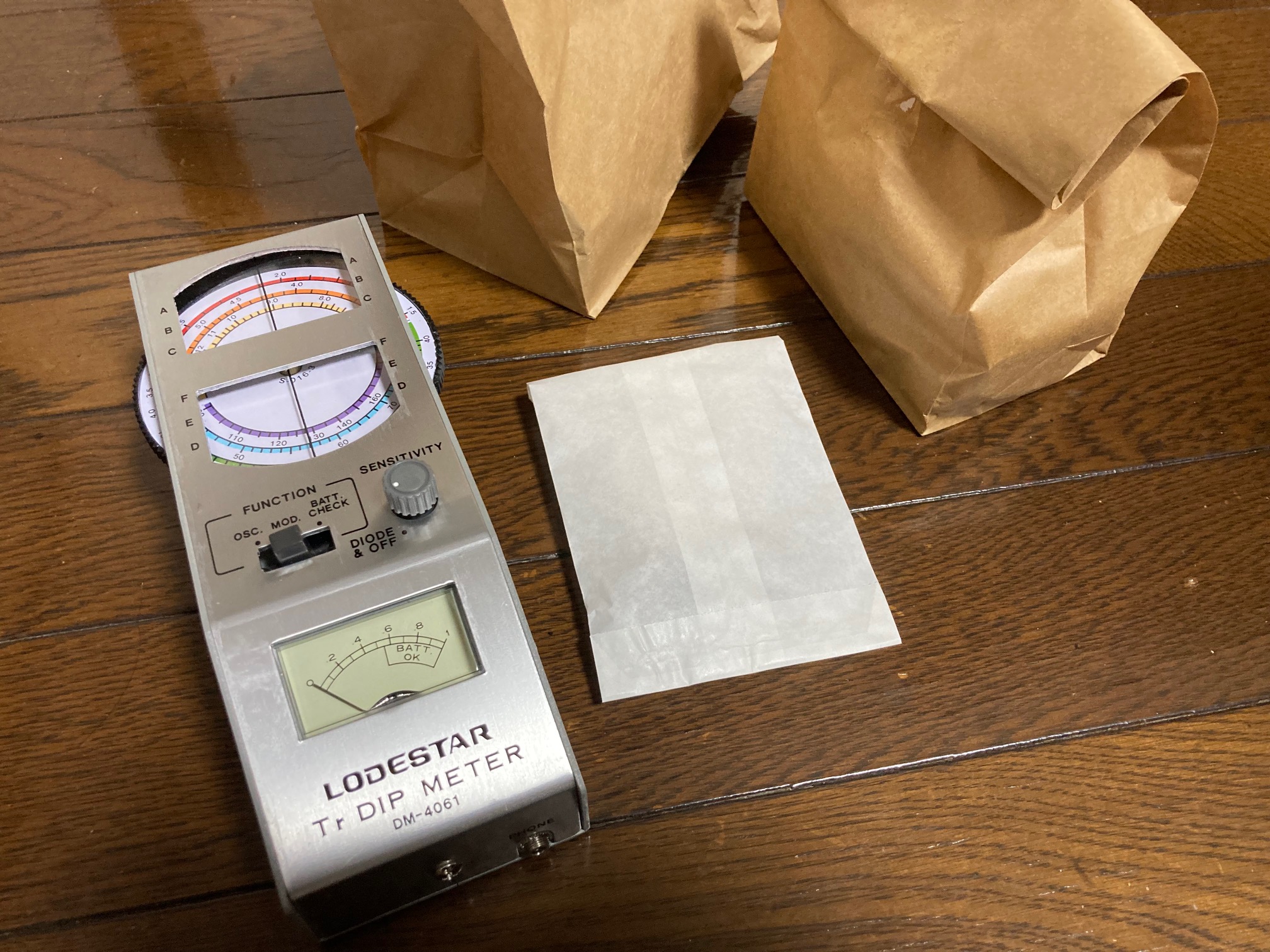

写真の左側は検証に重要なディップメーターですが最近は出番なし
2石FMラジオのアイデアはあるんです。
でも買ってきた実験パーツは袋も開けないまま。
写真の左側は検証に重要なディップメーターですが最近は出番なし
マスカット 2024/11/25(Mon) 09:00 No.478
Re: 製作例を拝見していて、ふと
電子工作大好き老人 2024/11/25(Mon) 23:26 No.479
ディップメーターですか。
我が家には60年前に購入したTORIOのDM-6が未だ稼働しています。
高校の夏にアルバイトをして購入。故障は2度。
電源コードの断線と内部の電解コンデンサー(10μ160V 2個)のみ。
コンデンサーはアキシャルリードタイプだったが持ち合わせがなかったので
ラジアルリードタイプで間に合わせました。
これら以外は無故障で今まで使えています。
我が家には60年前に購入したTORIOのDM-6が未だ稼働しています。
高校の夏にアルバイトをして購入。故障は2度。
電源コードの断線と内部の電解コンデンサー(10μ160V 2個)のみ。
コンデンサーはアキシャルリードタイプだったが持ち合わせがなかったので
ラジアルリードタイプで間に合わせました。
これら以外は無故障で今まで使えています。
電子工作大好き老人 2024/11/25(Mon) 23:26 No.479
Re: 製作例を拝見していて、ふと
ディップメータ、好きです。私も高校生のときにアルバイトして買いました。約50年前でした。三田
無線の New Hamband で、今も田舎に置いてあります。12,000円＋送料を送ったら、「14,600円に値上げ
済」と連絡がきて泣きました。
翌年だったかに発振しなくなり、丁度ユリ・ゲラーが来日し、念力を送るので、故障したものを持って
テレビの前で念じれば直るという番組があったのですが、直りませんでした。
幸い、その後 100pF のキャラメルマイカが容量抜けしているのを見つけ、円盤形のセラミック
コンデンサに交換したら、正確だった目盛が少しズレてしまいました。
写真のは今手許にあるやつです。左のは自作で、デリカに似せてあります。市販の安いディップメータ
にはない 455kHz をカバーしています。長年、これだけを使っています。右のトリオ DM-801 は
「トロイダルコア対応」ですが、まだトロイダルコアにコイルを巻いたことがありません。「トロ活」
は買ってあるのですが。(^^;
無線の New Hamband で、今も田舎に置いてあります。12,000円＋送料を送ったら、「14,600円に値上げ
済」と連絡がきて泣きました。
翌年だったかに発振しなくなり、丁度ユリ・ゲラーが来日し、念力を送るので、故障したものを持って
テレビの前で念じれば直るという番組があったのですが、直りませんでした。
幸い、その後 100pF のキャラメルマイカが容量抜けしているのを見つけ、円盤形のセラミック
コンデンサに交換したら、正確だった目盛が少しズレてしまいました。
写真のは今手許にあるやつです。左のは自作で、デリカに似せてあります。市販の安いディップメータ
にはない 455kHz をカバーしています。長年、これだけを使っています。右のトリオ DM-801 は
「トロイダルコア対応」ですが、まだトロイダルコアにコイルを巻いたことがありません。「トロ活」
は買ってあるのですが。(^^;
Re: 製作例を拝見していて、ふと
電子工作大好き老人 2024/11/27(Wed) 04:02 No.481
当時、三田無線ディップメーターは高くて買えなかったと記憶しています。
電子工作大好き老人 2024/11/27(Wed) 04:02 No.481
Re: 製作例を拝見していて、ふと
マスカット 2024/11/27(Wed) 18:41 No.482
ハンディー機(ワイドバンドレシーバー)とペアで使ってます。
ディップメーターのダイヤル目盛は適当過ぎ。
ディップメーターのダイヤル目盛は適当過ぎ。
マスカット 2024/11/27(Wed) 18:41 No.482
表示変更しました
カラー表示と数字を変更しました。
もう少し色にコントラストをつけて変更するかも。
もう少し色にコントラストをつけて変更するかも。
AliExpressでアナログメーター
AliExpressでアナログメーター
先日友人に頼まれてアナログメーターの電圧計、電流計を注文。
長方形のメーターは直流電圧計2個、直流電流計2個、
正方形のメーターは直流電圧計1個、直流電流計1個注文。
直流用を注文したのに交流用が入っていたり、内部で断線していて
使えなかったり、返金申請はすんなり通って返金された。
が再注文したら針が外れていたりメーターのゼロ調整が出来なかったり、
再度返金申請もすんなり通って返金された。
返金が素早かったので被害はなかったが
で再度注文して目出度く必要としている品物がそろった。
返金が素早くて被害もなかったので良かったが時間はかかった。
間違えた交流メーターは返品しなくても良いので一寸得した感あり。
壊れたメーターの写真に交換しました。
左はゼロ調ができない、右が針が外れている。これは修理が可能と思う。
先日友人に頼まれてアナログメーターの電圧計、電流計を注文。
長方形のメーターは直流電圧計2個、直流電流計2個、
正方形のメーターは直流電圧計1個、直流電流計1個注文。
直流用を注文したのに交流用が入っていたり、内部で断線していて
使えなかったり、返金申請はすんなり通って返金された。
が再注文したら針が外れていたりメーターのゼロ調整が出来なかったり、
再度返金申請もすんなり通って返金された。
返金が素早かったので被害はなかったが
で再度注文して目出度く必要としている品物がそろった。
返金が素早くて被害もなかったので良かったが時間はかかった。
間違えた交流メーターは返品しなくても良いので一寸得した感あり。
壊れたメーターの写真に交換しました。
左はゼロ調ができない、右が針が外れている。これは修理が可能と思う。
Re: AliExpressでアナログメーター
電圧計・電流計の類は子供の頃かっこいいなあと思ってあこがれましたので、結構集めてしまいました。
当然ながら使う数の方が少なく、近ごろでは買わないよう我慢しています。
最初に触ったのは、小学校６年生の理科の実験で、内田洋行製のメーター（傾斜していて、上部に接続用
の端子があるやつ）だったかと思います。
当然ながら使う数の方が少なく、近ごろでは買わないよう我慢しています。
最初に触ったのは、小学校６年生の理科の実験で、内田洋行製のメーター（傾斜していて、上部に接続用
の端子があるやつ）だったかと思います。
Re: AliExpressでアナログメーター
電子工作大好き老人 2024/11/04(Mon) 22:22 No.466
> 最初に触ったのは、小学校６年生の理科の実験で、内田洋行製のメーター（傾斜していて、上部に接続用の端子があるやつ）だったかと思います。
それは.05級という高級なメーターで、これは針の下の目盛部に鏡が付いていて針と鏡に映った針が重なるように見てその時の数値を読み取ります。
写真に写っているメーターには 2.5 とか 1.5 と書いてありますがこれが2.5級1.5級というもので、普通のアナログテスターは2.5級が使われています。
一寸高級なテスターでは鏡が付いている物もあります。
それは.05級という高級なメーターで、これは針の下の目盛部に鏡が付いていて針と鏡に映った針が重なるように見てその時の数値を読み取ります。
写真に写っているメーターには 2.5 とか 1.5 と書いてありますがこれが2.5級1.5級というもので、普通のアナログテスターは2.5級が使われています。
一寸高級なテスターでは鏡が付いている物もあります。
電子工作大好き老人 2024/11/04(Mon) 22:22 No.466
Re: AliExpressでアナログメーター
小学校の理科で使ったのはこんな感じのやつです。https://page.auctions.yahoo.co.jp/jp/auction/t1054074297
横河の 0.5級の高級なやつは学生時代に工業高校が廃棄したものを10台くらい、
廃品回収業者さんから買って喜んでいましたが、デジタルマルチメータの時代
になってから手放しました。
横河の 0.5級の高級なやつは学生時代に工業高校が廃棄したものを10台くらい、
廃品回収業者さんから買って喜んでいましたが、デジタルマルチメータの時代
になってから手放しました。
Re: AliExpressでアナログメーター
耄碌爺 2024/11/05(Tue) 19:53 No.468
理科室にあったメータ、なつかしいですね。
ところで写真は今の私の電圧計と電流計です。一つはブレッドボードにささるペンタイプの±20Vの電圧計。
これはbulog「居酒屋ガレージ」下間店主設計のOPamp、AVR mega328ｐ、7segLEDをチューブタイプのケースに入れました。
もう一つのBOXタイプは消費電流をあたるための電圧電流計。こちらは入出力とも端子は標準DC-JACK。
電流センサINA219をこれまたAVRでOLEDに表示しているだけの単純なものです。
ところで写真は今の私の電圧計と電流計です。一つはブレッドボードにささるペンタイプの±20Vの電圧計。
これはbulog「居酒屋ガレージ」下間店主設計のOPamp、AVR mega328ｐ、7segLEDをチューブタイプのケースに入れました。
もう一つのBOXタイプは消費電流をあたるための電圧電流計。こちらは入出力とも端子は標準DC-JACK。
電流センサINA219をこれまたAVRでOLEDに表示しているだけの単純なものです。
耄碌爺 2024/11/05(Tue) 19:53 No.468
Re: AliExpressでアナログメーター
電子工作大好き老人 2024/11/05(Tue) 22:10 No.469
>小学校の理科で使ったのはこんな感じのやつです。
年代の違いでしょうか、私のころはケースが木材で
メーターの大きさももっと大きかった。
年代の違いでしょうか、私のころはケースが木材で
メーターの大きさももっと大きかった。
電子工作大好き老人 2024/11/05(Tue) 22:10 No.469
十年ひと昔
先日なんだかおかしな書き込みがどっさりありましたが、マスカットさん掃除してくださったのですね。ありがとうございます。
めっきり投稿が少なくなって淋しく思っていましたが、そうなるとなぜかおかしな書き込みが登場しますよね。以前私がよくお世話になっていた掲示板も、投稿が途絶えてからすっかり荒れ果ててしまいました。
さて、そんなわけで、枯れ木も山のなんとやら。
写真はもう10年程も前、こちらの『[22]デジタルアラームクロック』を基板レイアウトだけ私流にさせていただいて作ったものです。
製作後棚の奥に埋もれていたのを先日引っ張り出してベッドサイドに置いています。
その節はありがとうございました。
めっきり投稿が少なくなって淋しく思っていましたが、そうなるとなぜかおかしな書き込みが登場しますよね。以前私がよくお世話になっていた掲示板も、投稿が途絶えてからすっかり荒れ果ててしまいました。
さて、そんなわけで、枯れ木も山のなんとやら。
写真はもう10年程も前、こちらの『[22]デジタルアラームクロック』を基板レイアウトだけ私流にさせていただいて作ったものです。
製作後棚の奥に埋もれていたのを先日引っ張り出してベッドサイドに置いています。
その節はありがとうございました。
Re: 十年ひと昔
電子工作大好き老人 2024/10/14(Mon) 00:02 No.457
12.8MHzのTCXOは入手が困難になってきていますね。
パーソナル無線機にはほぼ100%使われていたから市場にはあふれていたようです。
我が家には未だ少し残っている。
パーソナル無線機にはほぼ100%使われていたから市場にはあふれていたようです。
我が家には未だ少し残っている。
電子工作大好き老人 2024/10/14(Mon) 00:02 No.457
Re: 十年ひと昔
daruma 2024/10/14(Mon) 13:23 No.458
そうですね。もう無いようですね。私も一つ買い置きをしまってあります。
daruma 2024/10/14(Mon) 13:23 No.458
Re: 十年ひと昔
daruma 2024/10/14(Mon) 13:34 No.459
と思って秋月を見たら、在庫が復活してますね。それも潤沢に。
daruma 2024/10/14(Mon) 13:34 No.459
USBで乾電池充電
YouTubeにUSBで単３、３本を充電してました。電流を測ったら200mA以上流れ
ただでさえ危険な行為なのに。
ただでさえ危険な行為なのに。
Re: USBで乾電池充電
私が中学高校生の頃は良くやっていましたが電流を測る事はやっていません。
最近友人が試したところ、放電して充電する毎に使用できる時間が少なくなったと言っていた。
電子工作大好き老人 2024/04/27(Sat) 00:24 No.377
私が中学高校生の頃は良くやっていましたが電流を測る事はやっていません。
最近友人が試したところ、放電して充電する毎に使用できる時間が少なくなったと言っていた。
電子工作大好き老人 2024/04/27(Sat) 00:24 No.377
Re: USBで乾電池充電
マンガン電池はあまり弱くならないうちに「充電」すれば結構寿命が延びますし、
50年近く前には「充電」器も売られていました。アルカリ電池ではあまり効果が
無いように思います。200mA は多すぎですね。単三なら数十mA がよいかと。
そもそも、アルカリ電池はどのメーカーのでも大抵液漏れして基板までダメに
しますので大嫌いです。アメリカで有名な「Duracel」はアメリカでは悪名高いです。
店にあるうちに液漏れしているという投稿もフェイスブックで見ました。
50年近く前には「充電」器も売られていました。アルカリ電池ではあまり効果が
無いように思います。200mA は多すぎですね。単三なら数十mA がよいかと。
そもそも、アルカリ電池はどのメーカーのでも大抵液漏れして基板までダメに
しますので大嫌いです。アメリカで有名な「Duracel」はアメリカでは悪名高いです。
店にあるうちに液漏れしているという投稿もフェイスブックで見ました。
Re: USBで乾電池充電
たむちゃん 2024/04/28(Sun) 17:23 No.382
>50年近く前には「充電」器も売られていました
年数は不明ですが面白グッズでありましたね、マンガン乾電池の場合
充電ではなく自己復活作用になります、マンガン電池は内部抵抗が
大きいので大電流は取り出せませんがマンガンの作用で短時間使用
ある程度の長時間休止をすると容量が復活します、面白充電器はその
手助けをするために微弱な電流を流します、ですから充電式のニッカド
電池やリチュウム電池と違い大電流を流しての急速充電はできません
この様な理由で消費電流が少なく長時間動く時計や時々電池を使う
アナログテスターではアルカリ電池ではなくマンガン電池を推奨
しています、あと電解液漏れに付いては電池の種類と言うより製造
の構造、精度によりますのでメーカー品質が良くないとどちらでも
起こります、ただ漏れた場合の損害はアルカリ電池の方が酷くなり
ます
年数は不明ですが面白グッズでありましたね、マンガン乾電池の場合
充電ではなく自己復活作用になります、マンガン電池は内部抵抗が
大きいので大電流は取り出せませんがマンガンの作用で短時間使用
ある程度の長時間休止をすると容量が復活します、面白充電器はその
手助けをするために微弱な電流を流します、ですから充電式のニッカド
電池やリチュウム電池と違い大電流を流しての急速充電はできません
この様な理由で消費電流が少なく長時間動く時計や時々電池を使う
アナログテスターではアルカリ電池ではなくマンガン電池を推奨
しています、あと電解液漏れに付いては電池の種類と言うより製造
の構造、精度によりますのでメーカー品質が良くないとどちらでも
起こります、ただ漏れた場合の損害はアルカリ電池の方が酷くなり
ます
たむちゃん 2024/04/28(Sun) 17:23 No.382
Re: USBで乾電池充電
たむちゃんさん
商品名を覚えていたので検索したら、ありました。
https://hier--aujourdhui.blogspot.com/2014/09/blog-post.html
マンガン電池の液漏れは近年経験ありません。アルカリ電池は防爆のために内部の
圧力が高まったときに漏らす構造になっているため漏れるとメーカーから言われた
との投稿をフェイスブックで見たことがあります。
商品名を覚えていたので検索したら、ありました。
https://hier--aujourdhui.blogspot.com/2014/09/blog-post.html
マンガン電池の液漏れは近年経験ありません。アルカリ電池は防爆のために内部の
圧力が高まったときに漏らす構造になっているため漏れるとメーカーから言われた
との投稿をフェイスブックで見たことがあります。
Re: USBで乾電池充電
たむちゃん 2024/04/29(Mon) 06:50 No.384
PDC加藤さん、これですね、むかし雑誌の広告によく載っていました。
記事としても「本当に乾電池は充電できるのか？」という話題が出て
いました。
>アルカリ電池は防爆のために内部の圧力が高まったときに漏らす構造に
>なっている
その様ですね、ですからアルカリ電池は短期間使用が推奨されるのだと
思います、例として掲載写真は数十年経ったアナログテスターの内蔵電池
ですがマンガン電池はマイナス側の液漏れは無く外皮を伝っての浸透も
無いのでご覧の状態で固体化しています、ですから固体化物を取り除くと
電池ケースは綺麗になりますがアルカリ電池が入っていた物は全体的に
アルカリ物質が浸透して電極を侵してしまっています
そのような訳ですが巷では価格、能力、必要性からアルカリ電池があふ
れているので、この点に注意して使う様にしなければなりません(ヤフ
オク、メルカリで出品されている携帯ラジオ、電子玩具等は電池ケースを
見せていない物は要注意です)
記事としても「本当に乾電池は充電できるのか？」という話題が出て
いました。
>アルカリ電池は防爆のために内部の圧力が高まったときに漏らす構造に
>なっている
その様ですね、ですからアルカリ電池は短期間使用が推奨されるのだと
思います、例として掲載写真は数十年経ったアナログテスターの内蔵電池
ですがマンガン電池はマイナス側の液漏れは無く外皮を伝っての浸透も
無いのでご覧の状態で固体化しています、ですから固体化物を取り除くと
電池ケースは綺麗になりますがアルカリ電池が入っていた物は全体的に
アルカリ物質が浸透して電極を侵してしまっています
そのような訳ですが巷では価格、能力、必要性からアルカリ電池があふ
れているので、この点に注意して使う様にしなければなりません(ヤフ
オク、メルカリで出品されている携帯ラジオ、電子玩具等は電池ケースを
見せていない物は要注意です)
たむちゃん 2024/04/29(Mon) 06:50 No.384
Re: USBで乾電池充電
にしむら 2024/09/17(Tue) 14:59
No.445
ナショナル製のアルカリ乾電池の充電器もあったもよう
https://miharin.moo.jp/blog/?p=4695
https://miharin.moo.jp/blog/?p=4695
にしむら 2024/09/17(Tue) 14:59 No.445
Re: USBで乾電池充電
にしむらさん
それは存じませんでした。ご紹介ありがとうございました。
充電電圧や充電時間がニカド電池みたいですね。
以上
それは存じませんでした。ご紹介ありがとうございました。
充電電圧や充電時間がニカド電池みたいですね。
以上
Re: USBで乾電池充電
林 2024/09/19(Thu) 00:37 No.447
1.5Vの充電式電池見た事ありますが、
中にDC-DCコンバータが内蔵されている
のでAMラジオには使えなさそうです。
残念！
中にDC-DCコンバータが内蔵されている
のでAMラジオには使えなさそうです。
残念！
林 2024/09/19(Thu) 00:37 No.447
Re: USBで乾電池充電
電子工作大好き老人 2024/09/19(Thu) 03:41 No.448
> 中にDC-DCコンバータが内蔵されているのでAMラジオには使えなさそうです。
何年か前にある測定器を頼まれて制作したのですが、リチュームイオン内のDC-DCによるノイズで使い物にならず、ニッケル水素に交換した事が有ります。
使用時間は短くなりましたが、使えないのではやむをえません。
何年か前にある測定器を頼まれて制作したのですが、リチュームイオン内のDC-DCによるノイズで使い物にならず、ニッケル水素に交換した事が有ります。
使用時間は短くなりましたが、使えないのではやむをえません。
電子工作大好き老人 2024/09/19(Thu) 03:41 No.448
Re: USBで乾電池充電
藤岡 2024/10/02(Wed) 15:08 No.449
今日コンビニで「アルカリ充電器」を見ました。
乾電池でスマホに充電するのか、乾電池に充電するのか？
確かめる暇がなかったのですが感想は「あらら～・・・」です。
乾電池でスマホに充電するのか、乾電池に充電するのか？
確かめる暇がなかったのですが感想は「あらら～・・・」です。
藤岡 2024/10/02(Wed) 15:08 No.449
