Hi-Fiで楽しく使えるヘッドホンアンプ...page.4/6

2.回路基板の製作

絵解き図は全てパーツ実装面から描画しています。
面倒でも回路図を見ながらどこの部品に相当して配線を行なっているのか確かめながら作業を進めてね。

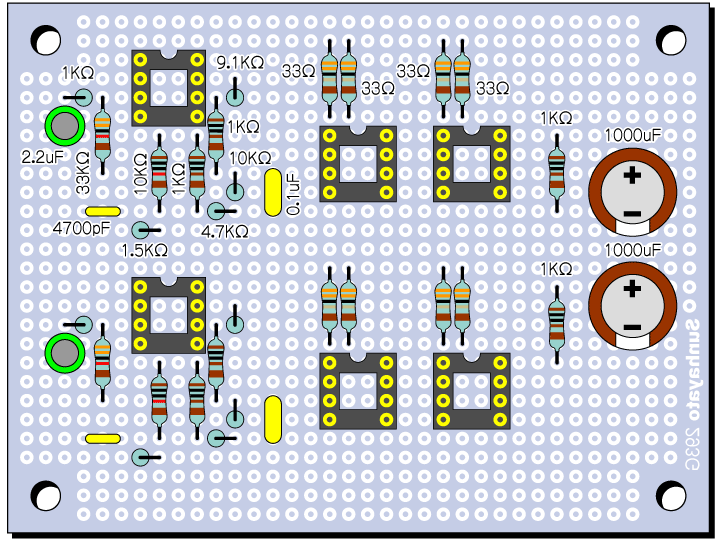

パーツの配置図





半田面で行なう配線の様子・・・図中の記号は以降のジャンパー配線や周辺パーツの配線で説明するものです。





ジャンパー配線・・・15本のジャンパー配線をします。下記を参考にして下さい。

ジャンパーの概要	接続箇所	チェック
L-ch：Vccライン	IC1（8ピン）IC2（8ピン）IC3（8ピン）	□□
L-ch：Veeライン	IC1（4ピン）IC2（4ピン）IC3（4ピン）Vee	□□□
R-ch：Vccライン	IC4（8ピン）IC5（8ピン）IC6（8ピン）Vcc	□□□
R-ch：Veeライン	IC4（4ピン）IC5（4ピン）IC6（4ピン）Vee	□□□
L-ch：信号ライン	L5IC2（3ピン）	□
R-ch：信号ライン	R5IC5（3ピン）	□
L-ch：信号GND	Lgnd2Gnd	□
R-ch：信号GND	Rgnd2Gnd	□

回路基板の写真

ICソケット、抵抗（寝かせて取付け）、抵抗（立てて取付け）、フィルムコンデンサ、2.2μF、1000μF、ジャンパー配線の順に配線してみて下さい。
6個のICソケットは4ピンと8ピンだけで固定させておくとラクです。
