1石レフレックスラジオ...page.8/9

5.プラスチックケースへの組み付け

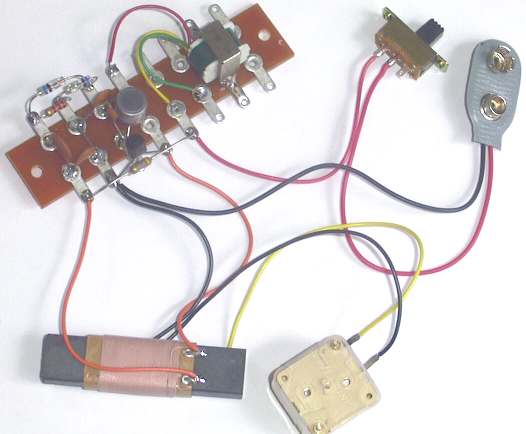

プラスチックケースに組み込む前に、平ラグ板にバーアンテナからの配線3本と、スイッチ，電池スナップからの配線を接続します。

・バーアンテナからの黒色のリード線(8cm)と電池スナップからの黒色のリード線を平ラグ板の端子10へ

・バーアンテナからの橙色のリード線2本を平ラグ板の端子9,12へ

・スイッチからの赤色のリード線を平ラグ板の端子13へ

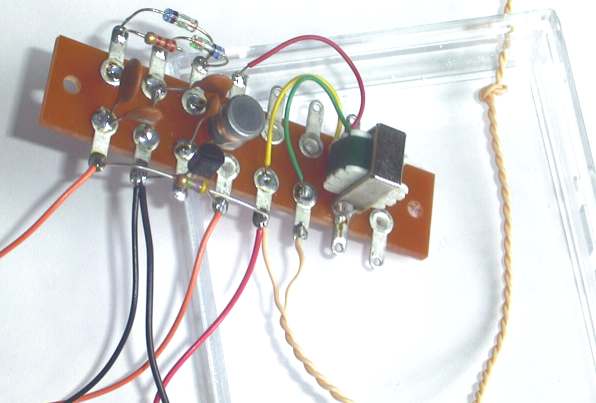

クリスタルイヤホンの接続
最初にクリスタルイヤホンのリード線をケースの小穴に通して簡単に抜けない様に内側に軽く結びをします。ケース内部の長さは10cm程度です。

クリスタルイヤホンを平ラグ板の端子13,14へ接続します。

組み付け
全てのパーツをプラスチックケースに固定します。
ビス・ナットは硬く締めるとプラスチックケースが割れることがあるので軽く締める程度で結構です。

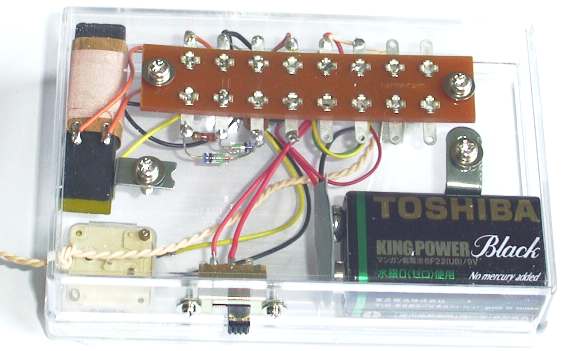

下の写真は本体の裏から見たものです。

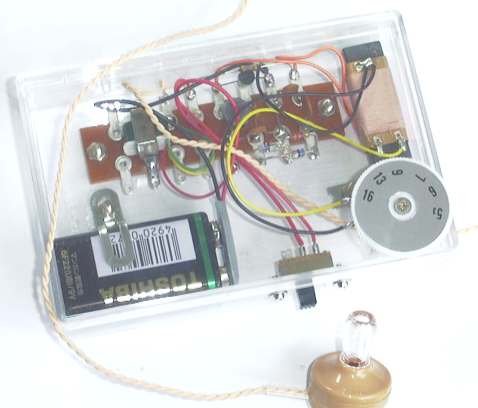

ポリバリコンにツマミを付けて完成です。
