５．MP3コントロール基板の製作

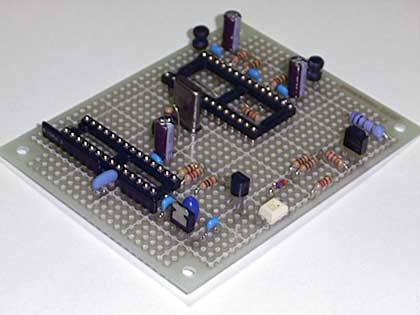

MP3コントロール基板ではサンハヤト：ICB-293Gの基板を用い、マイクロコントローラー：PIC18F252、MPEGデコーダー：VS1001K、及び電源回路を搭載します。
製作は以下の順で進めて下さい。

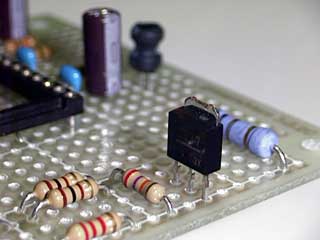

手順1. ICソケット直下のジャンパー配線と抵抗：10KΩの取り付け 手順2. 各種パーツの取り付けとハンダ付け 手順3. MP3コントロール基板上のビニルコードによるジャンパー配線 手順4. ビニルコードの予備接続

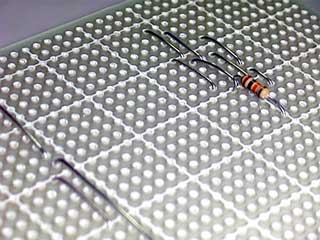

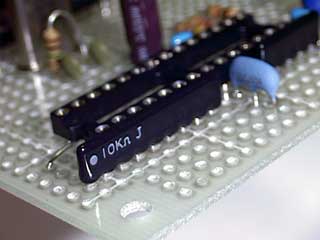

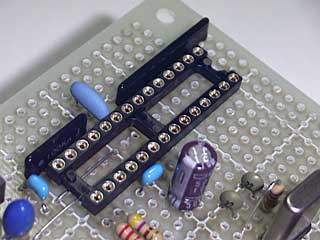

ICソケットとユニバーサル基板の間に、すずメッキ線によるジャンパー配線と、一部抵抗：10KΩが入りますから、ICソケットを取り付ける前に、これら取り付けを済ませておきましょう。これは重要なことです。

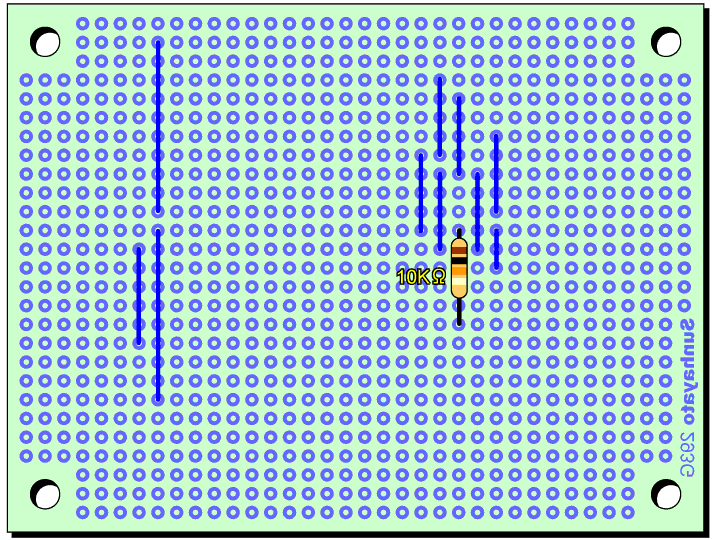

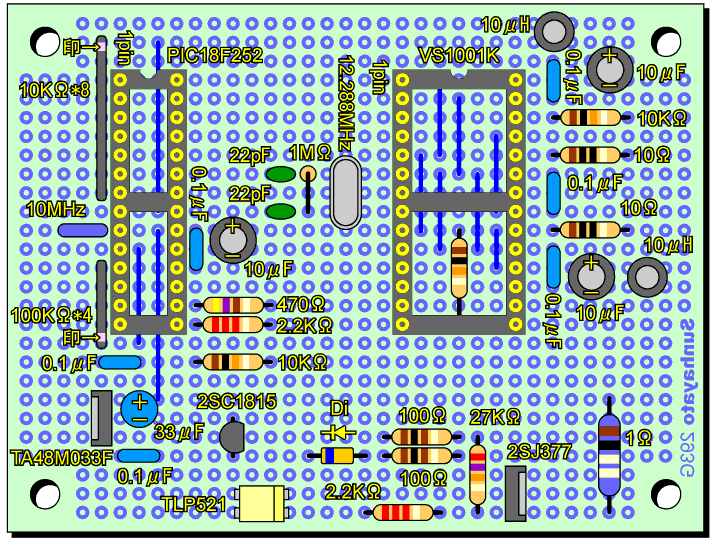

ICソケット直下のパーツの絵解き図（部品実装面より見た図になります）。

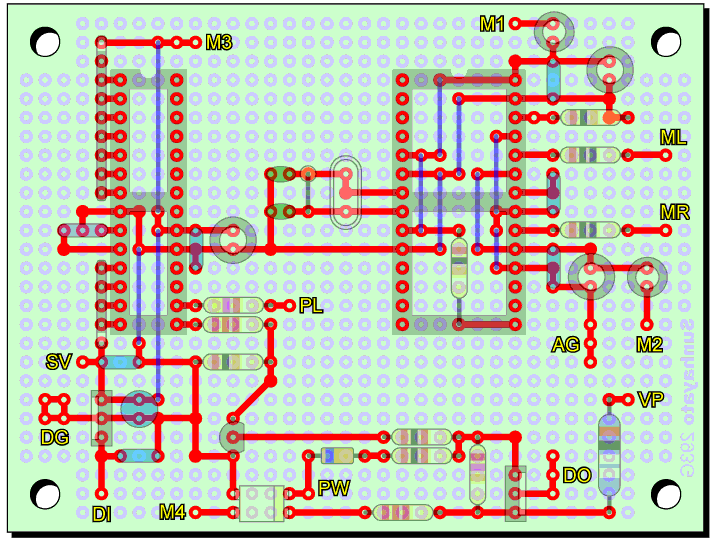

以下の2つの絵解き図は部品実装面より見た図になります。赤色で示している箇所がハンダ面による配線です。

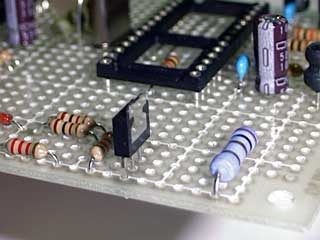

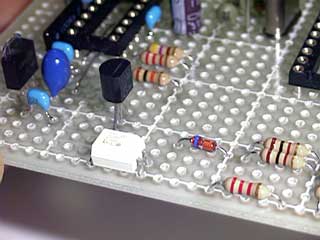

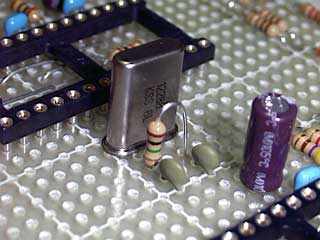

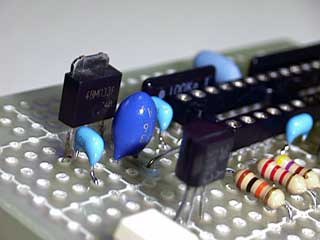

極性や取り付け向きがある部品に注意して下さい。

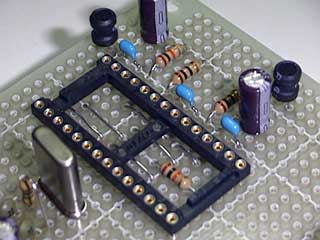

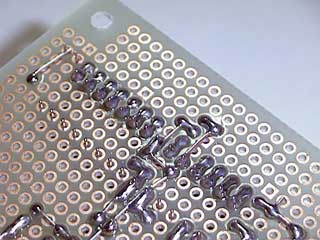

ユニバーサル基板ではハンダ面で部品のリード線を折り曲げて配線しますが、丸ピンICソケットのリードは曲げないよう注意しましょう。曲げると根元から折れて修復困難となります。

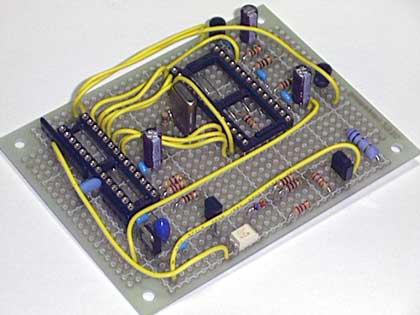

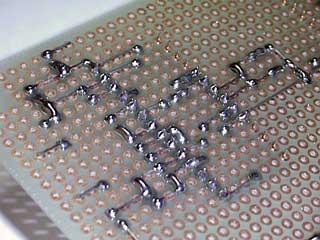

下表を基に、MP3コントロール基板内部をビニルコードでジャンパー配線して下さい。
全部で13箇所です。
| No | ジャンパー箇所 | チェック |
| 1 | M1〜M3 | |
| 2 | M2〜M3 | |
| 3 | AG〜DG | |
| 4 | DO〜DI | |
| 5 | VS1001K:3pin〜VS1001K:13pin | |
| 6 | PIC18F252:22pin〜VS1001K:13pin | |
| 7 | PIC18F252:23pin〜VS1001K:12pin | |
| 8 | PIC18F252:24pin〜VS1001K:11pin | |
| 9 | PIC18F252:25pin〜VS1001K:4pin | |
| 10 | PIC18F252:26pin〜VS1001K:2pin | |
| 11 | PIC18F252:27pin〜VS1001K:1pin | |
| 12 | PIC18F252:28pin〜VS1001K:26pin | |
| 13 | PIC18F252:3pin〜M4 |

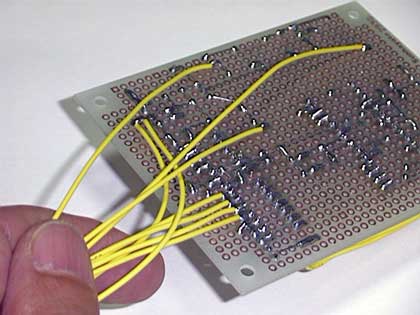

基板に接続するビニルコードは基板の部品面から接続する場合や、ハンダ面から接続する2通りがありますが、貴方のやり易い方法で行なって下さい。

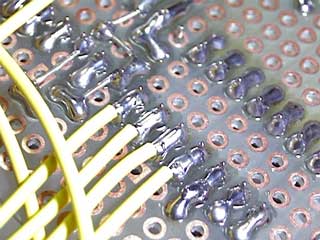

下表を基に、ビニルコード15cm程を接続しておきます。このビニルコードは後でケースに組み込む際に短く切断することとします。
全部で9本です。
| 接続箇所 | チェック |
| PIC18F252:4pin | |
| PIC18F252:5pin | |
| PIC18F252:6pin | |
| PIC18F252:7pin | |
| DG（2本） | |
| PW | |
| PL | |
| VP |
基板に接続するビニルコードは基板の部品面から接続する場合や、ハンダ面から接続する2通りがありますが、貴方のやり易い方法で行なって下さい。
