ポータブルMP3プレーヤー...page.6/8

4.SDカード変換基板のピン立て

基板ソケットのピンをそのまま取り付けますと、ピンのベースの厚みでケースへの組み込みができません。
このため、ベースからピンを抜き、SD変換基板：CK-29に直接、ピンをハンダします。

写真で紹介することにします。

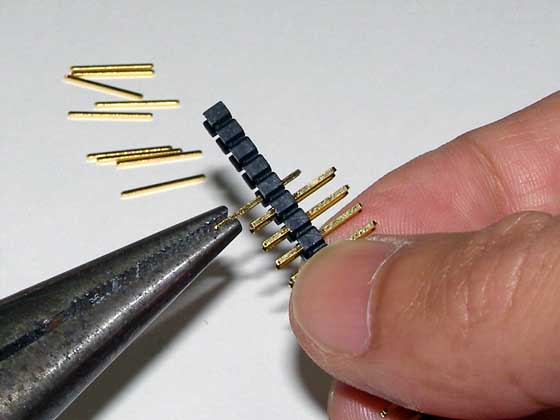

ラジオペンチなどを用いてベースからピンだけを14本抜き取る。
簡単に抜けます。

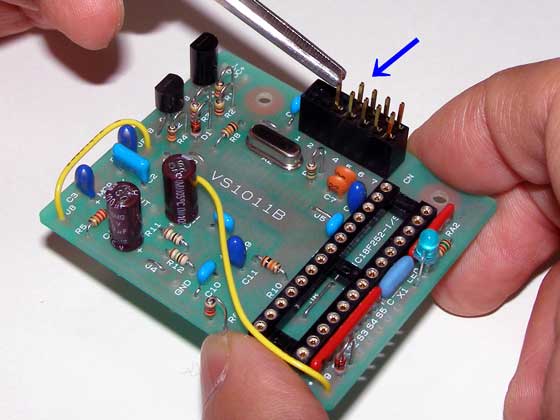

抜いたピンを回路基板のコネクタに差し込みます。
奥に突き当たるまで差し込みます。



　

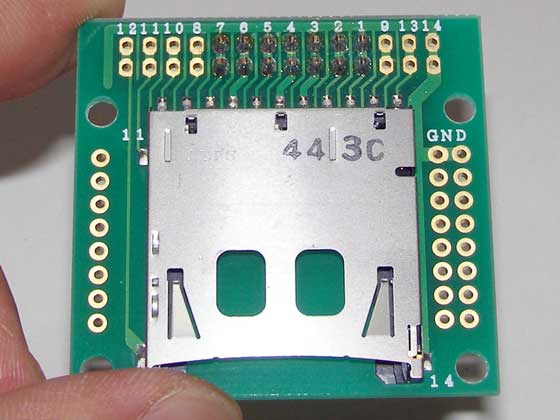

上の写真を参考に、SD変換基板：CK-29の表裏を確認して、
CK-29の1〜7ピンに相当する位置にセットします。
少し時間を要しますがイライラしないように・・・

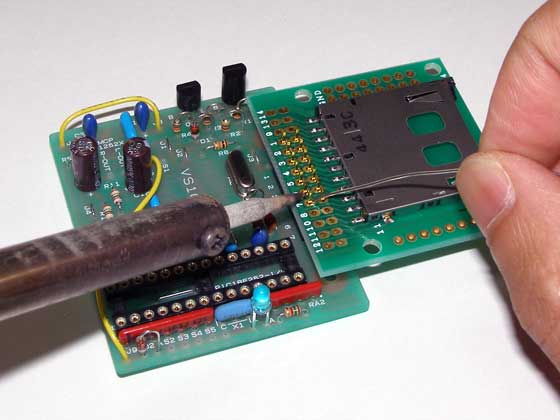

回路基板にセットしたままで、ピンとSD変換基板：CK-29をハンダします。
この状態でハンダする理由は、全てのピンの平行を保つためです。

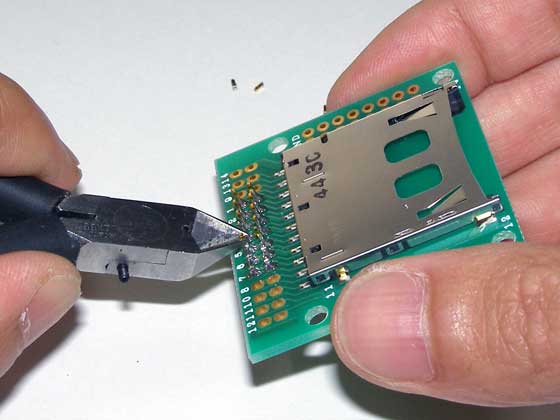

上に突き出たピンはニッパーで切り落とします。
切り端は飛散しやすいので注意しましょう。

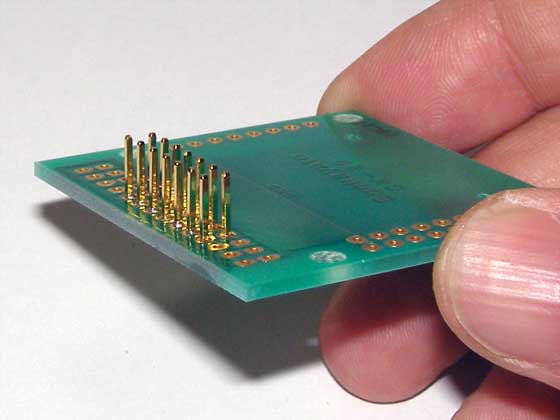

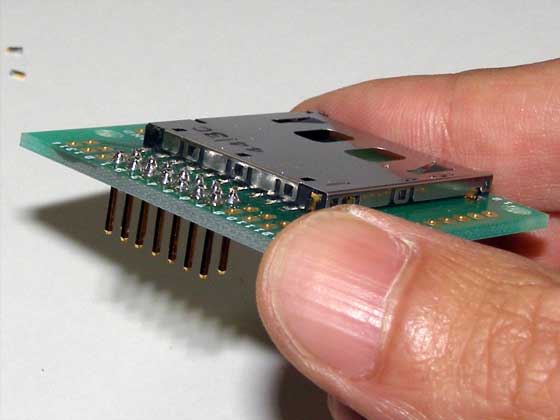

1〜7ピン以外は使いません。
