実験用直流安定化電源...page.7/10

4.縦ラグの製作

小型コンデンサ,フィルムコンデンサ,抵抗,ダイオードなどの部品(6点)は1L4Pの縦ラグに配線しておきます。

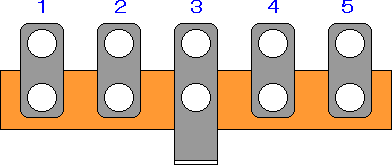

説明を行なう上で下図のように番号を付けさせて頂きます。

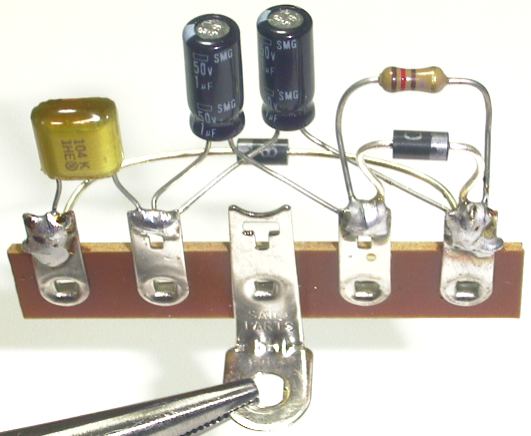

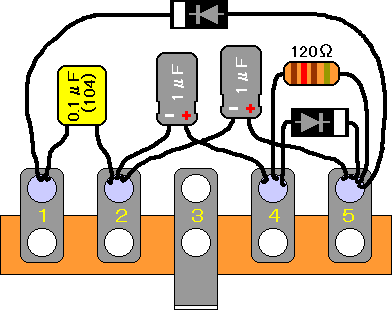

下図の様に6個の部品をハンダします。

チェックリスト

□:1-2間にフィルムコンデンサ0.1μFが取り付けられているか?
□:2-4間に電解コンデンサ1μFが取付けられているか?(2がマイナス側)
□:2-5間に電解コンデンサ1μFが取付けられているか?(2がマイナス側)
□:4-5間に抵抗120Ωが取り付けられているか?
□:4-5間にダイオードが取り付けられているか?(5がカソード側)
□:1-5間にダイオードが取り付けられているか?(1がカソード側)

* ダイオードと電解コンデンサの取り付け方向には十分注意して下さい。
* お互いのパーツのリード線がショートしないようにして下さい。
