実験用直流安定化電源...page.8/10

5.IC(LM350T)のリード線ハンダ

3端子レギュレーターIC:LM350Tはリアパネルに取り付けるため、3本のリード線に10数cm程のビニルコードをハンダしておきます。

手順1...

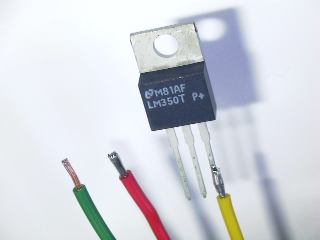

ビニルコードは被服を剥き(緑色リード線)、ハンダメッキを施して(赤色リード線)、ICの端子にハンダ付けします(黄色リード線)。

手順2...

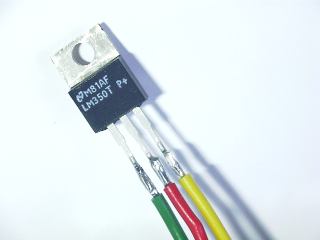

ICの3本の端子にハンダ付けを施します。

手順3...

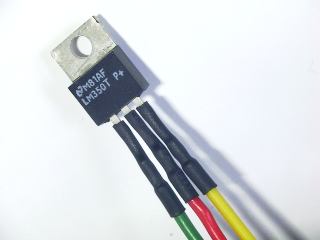

ハンダ付けした部分がショートしないように「熱収縮チューブ」で保護します。
