イヤホン式ICラジオ...page.4/8

1.ラグ板回路の製作

最初にラグ板の電子部品配線図を下図に示します。
ラグ板による工作に馴れている方は当図を参考に製作して下さい。
図中の「J」とはジャンパー配線を意味します

---

作業の約束事

ここからラグ板の製作手順を詳しく記述します。

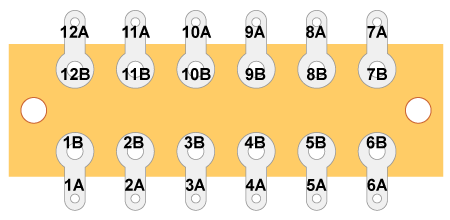

説明を進める上で以後は「ハンダ付け箇所」を下図のように記号で記述することとします。
この番号はラグ板に記入する必要はありません。また、ラグ板に左右の向きはありませんので貴方が確定して下さい。





まず、ラグ板による工作の「コツ」を私なりに列記します。

ポイント1	リード線はパーツの根元から折り曲げないこと。 ヒビが入ったりしてパーツの信頼性が低下する恐れがあるためです。 特にトランジスタやICに注意します。
ポイント2	ラグ板の「穴」に所定の本数が埋まったところでハンダ付けを実施すること。 リード線を挿入する都度ハンダ付けすると次のパーツのリード線のハンダ付けが面倒となるためです。 尚、ハンダ付けは「穴」が完全にふさがるまでハンダを盛ること。
ポイント3	パーツのリード線は長いまま使わないこと。 他のパーツのリード線と接触することがあり、動作不良の原因となるためです。 当然、ケースの高さ制限以内に納まるように組み上げること。
ポイント4	パーツの配置は「美しく見せる」ことを意識しながら作業を進めること。 ハンダ付け時はコテの胴体部分で他のパーツに接触させて焦がさないよう注意する。 一つ一つの部品にお金がかかっていることを忘れないこと。
ポイント5	ハンダゴテは30W程度のものであればコテを当てる時間は気にしなくてもよい。 コテの温度によるパーツ破損は皆無なので納得できるハンダ仕上げを心掛けましょう。
ポイント6	ハンダ付けをした後にラグ板の下側に突き出たリード線をニッパーでカットする。 切り落としたリード線は後で使える場合があるので完成まで捨てないでおく。

---

絵解きによる作業手順

手順	取り付け部品	絵解き図	ハンダ付け箇所

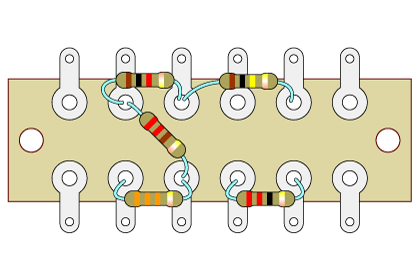

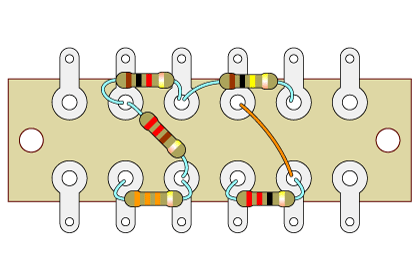

1	抵抗	抵抗に取り付け方向はありません。	３Ｂ ４Ｂ １１Ｂ
2	ジャンパー	手順1で切り落とした抵抗のリード線を使う。	５Ｂ

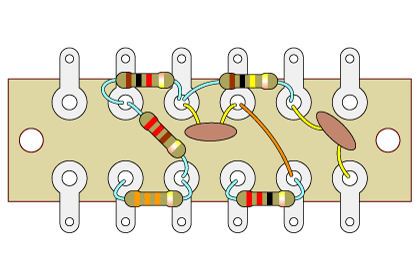

3	セラミック コンデンサ	セラミックコンデンサに取り付け方向はありません。	６Ｂ ８Ｂ

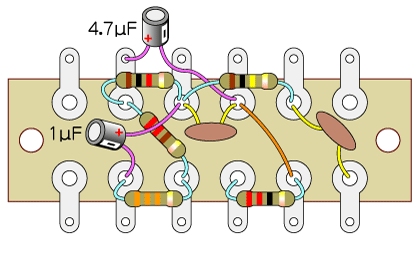

4	電解 コンデンサ	取り違い、極性に注意すること。	２Ｂ ９Ｂ １０Ｂ １１Ａ

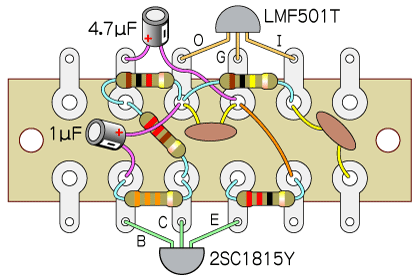

5	半導体	取り違い、方向に注意すること。	２Ａ ３Ａ ４Ａ ８Ａ ９Ａ １０Ａ

---

これまでのラグ板の絵解き図です

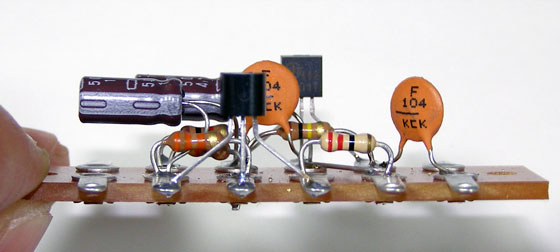

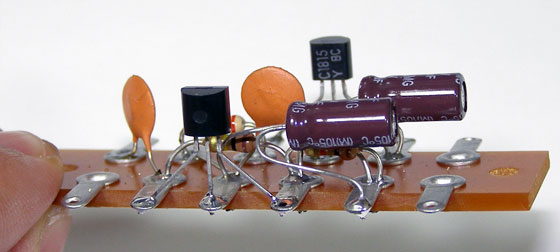

いろいろな角度から見た写真です

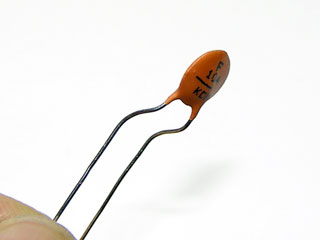

パーツをラグ板に配置する際に、あらかじめ都合よいようにリード線を曲げておくとよい。








私が用意したケースの高さは低いので、電解コンデンサは横に寝かせるように配置しました。

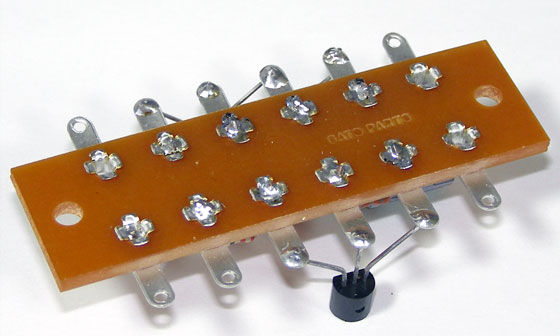

裏側はスッキリしています。
