イヤホン式ICラジオ...page.5/8

2.バーアンテナコイルの取り付け

バーアンテナコイルはラグ板に取り付け固定することにしましょう。
写真で説明いたします。
作業時はバーアンテナのコイルを傷付けたり、断線させないように注意して下さい。

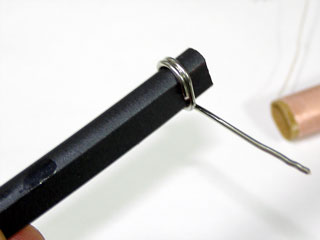

1	太さ1mmのスズメッキ線をフェライトバーに 2〜3回巻き付けます。

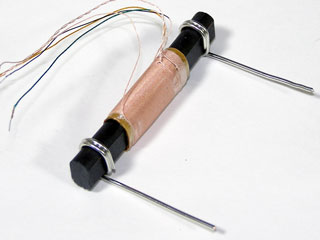

2	形を整えます。 フェライトバーがグラグラする場合は、 巻き付けた部分に接着剤を用います。

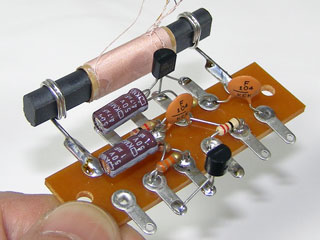

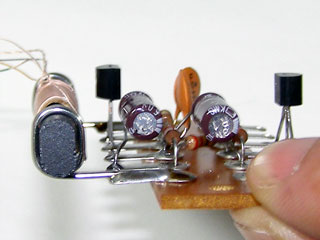

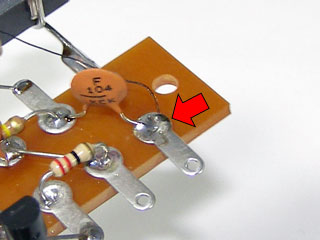

3	ラグ板と少しだけ距離を離して、 ラグ板の７Ａ，７Ｂ，１２Ａ，１２Ｂの端子 にハンダ付けして固定します。

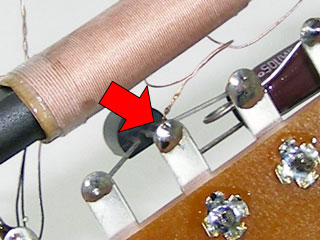

4	バーアンテナコイルで使う2本のリード線 （「部品の概要」を参照）を、ラグ板の ６Ｂ，９Ａにハンダ付けします。

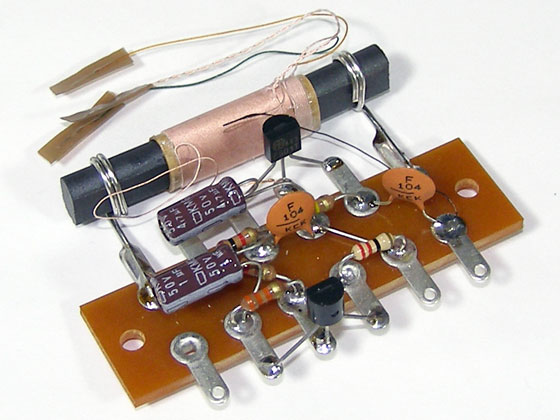

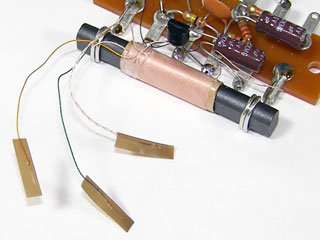

5	バーアンテナで未使用のリード線の先端 にはテープを巻いて他の回路と接触しない ように処理しておきます。
