2.SDカードソケット部の製作

ここで記述するSDカードソケットの製作とは、SDカードソケット:CK-29にコンデンサ1個(積層セラミック:0.1μF)と、ジャンパー線1箇所、ビニルコードを配線しておくことです。

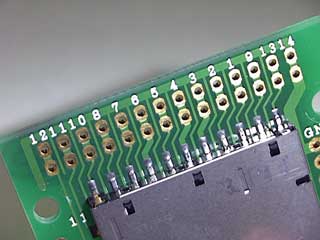

SDカードソケット:CK-29には端子のシルク印刷に1〜14まで端子があります。この内、実際にSDカードに接触するのは1〜9の端子になります。
その他の10〜14の端子はSDカードのライトプロテクトレバーの位置の検出と、SDカードの有無の検出の端子です。

尚、SDカードに接触するCK-29の1〜9の端子の番号は、SDカードの端子番号:1〜9と一致しています。



MMC(マルチメディアカード)では1〜7ピンがありますが、SDカードでは2ピン追加され、1〜9ピンあります。9ピンの順番が一部おかしいのはMMCカードと互換性を持たせたためです。ただし、SDカードとMMCでは物理的にカードの厚みが違います。

SDカードソケット:CK-29の番号(1〜9)が順番に並んでいないのは上記の理由です。

尚、SDカードの1〜9ピンの用途は下表の通りです(SPIモードで使用時)。

ピン番号 用途
1 CS カードセレクト
2 DI 信号入力
3 Vss1 接地
4 Vdd 電源供給
5 SCLK クロック
6 Vss2 接地
7 DO 信号出力
8 IRQ 割り込み
9 NC 未使用


ここでは、CK-29の1〜14ピンのうち、1〜7ピンだけを使います。

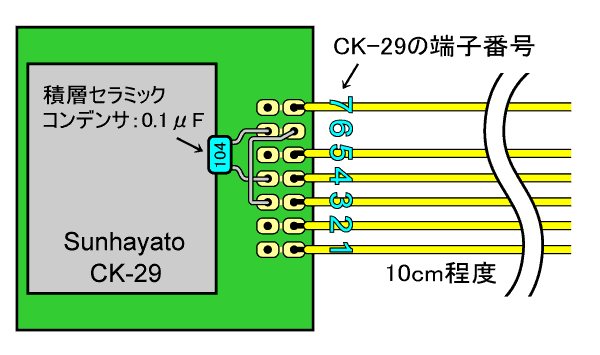

結線の様子を下図に示します。

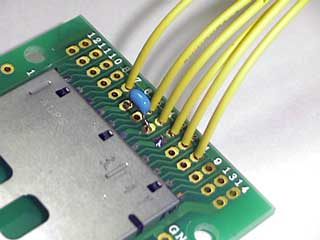

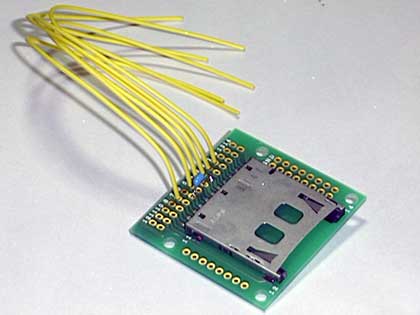

ビニルコードは後で短く切断しますが、予め10cm程の長さを接続しておきましょう。

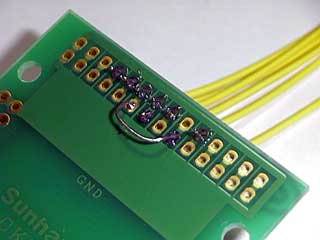

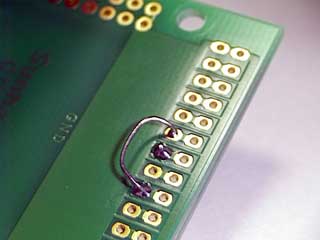

端子3-6間のジャンパー(接続)は、積層セラミックコンデサ:0.1μFの余ったリード線を利用して、
裏面で配線した方がいいでしょう。
このとき、ジャンパーは他の端子に触れないようにして下さい。

尚、各端子は2個のランドがあり、導通しています。

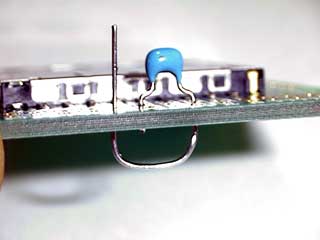

私は0.1μFのリード線をそのまま反対側にぐるっと繋げるべき箇所へ接続しました。




ハンダ付けはしっかりと。
