高周波増幅付トランジスタ検波ラジオ...page.7/8

４．配線

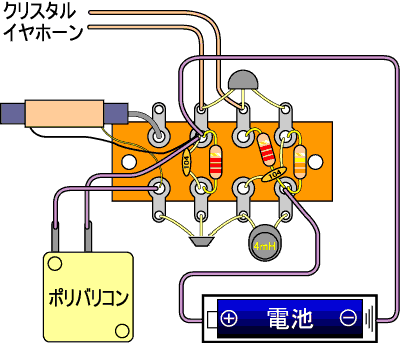

下図の絵解きは全体の配線の様子です。

絵解き配線図

加工し終わったケースに再度、各パーツを配置して、配線に必要な長さのビニルコードをカットします。

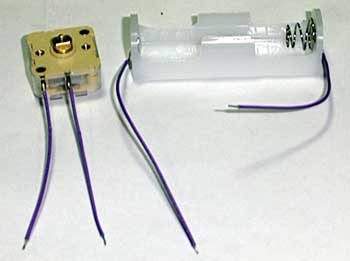

ビニルコードは被覆を剥いて軽くよじって必ずハンダメッキを施してからパーツにハンダするようにします。
ハンダメッキを施すことで綺麗に仕上げることができます。ハンダメッキについては「水位報知器」page.4/5を参照して下さい。

電池ボックスはもたもたしてハンダしているとハンダゴテの熱で溶けてしまうので注意。手早く行なうにはビニルコードにハンダメッキをするのは勿論のこと、同時に電池ボックスの端子にも少しの面積だけ予めハンダメッキを施してから、双方をハンダすると綺麗に仕上げられます。
ハンダ付けは友達などにビニルコードと部品を固定しておいてもらうと揺れないので綺麗に仕上げられます。

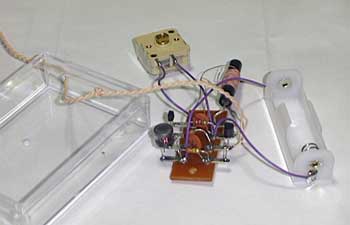

いろいろな角度から見た配線の様子...
